Aussparungen

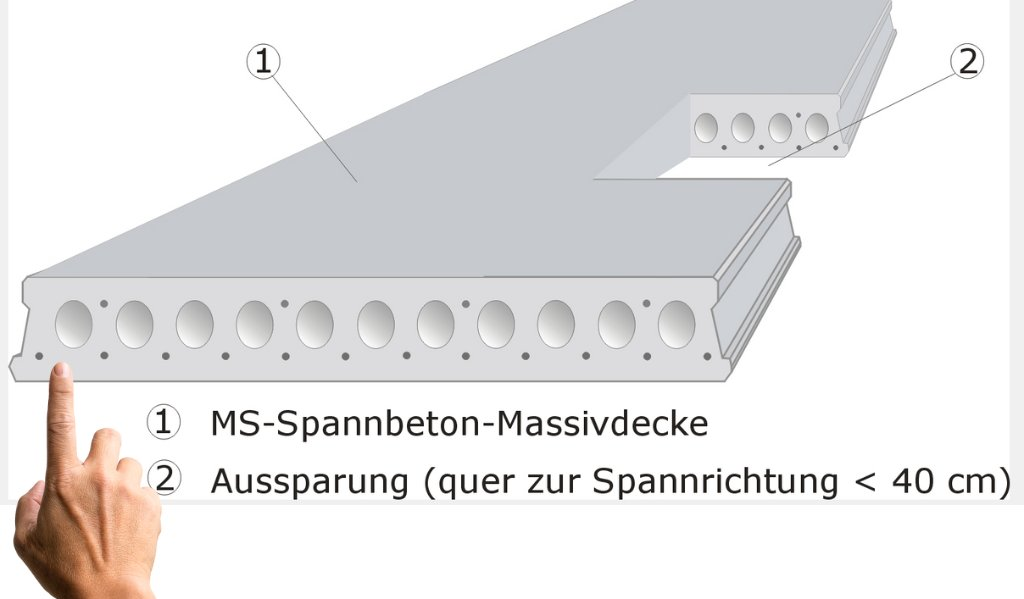

Aussparungen können werkseitig für Sie vorgesehen und auch eingebaut werden. Die maximale Breite in der einzelnen Platte darf 40 cm nicht überschreiten.
Für größere Aussparungen wird eine Fuge zweier Platten genau mittig zur Aussparung vorgesehen, so dass sich die Aussparung durch zwei Öffnungen in zwei Platten zusammensetzt – wobei jede Öffnung nicht breiter als 40 cm ist.
Kernbohrung
Stemmarbeiten an den Deckenplatten sind gemäß unserer allgemeinen Bauartgenehmigung (aBG Z-15.10-367) ausdrücklich untersagt.

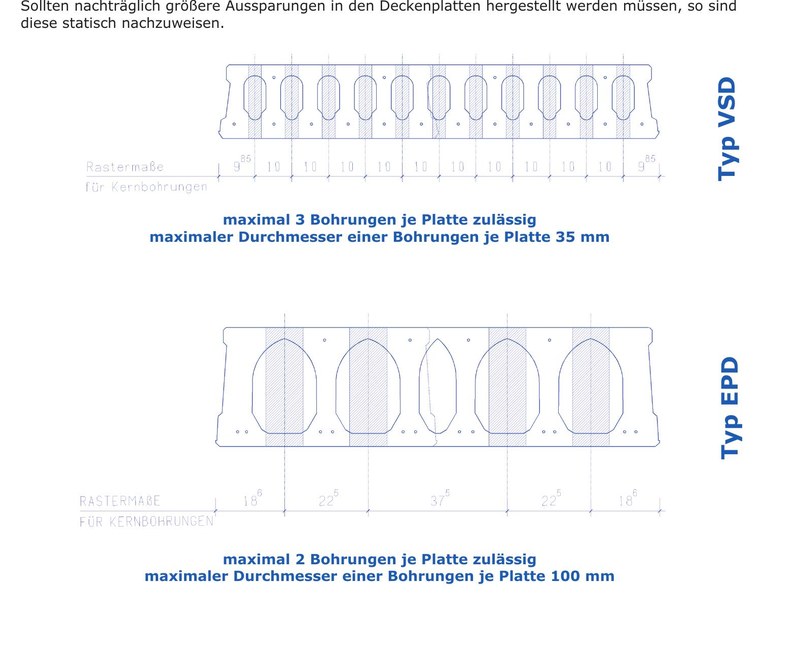

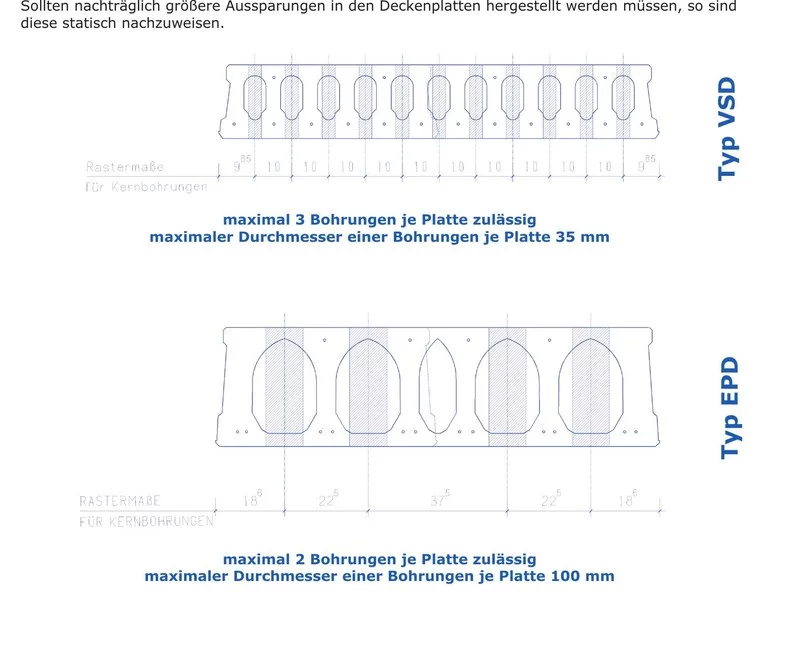

Aussparungen, die nachträglich in die Deckenplatten eingebaut werden müssen, sind daher mittels Kernbohrung einzubauen. Ein Fachmann ist hierfür zwingend erforderlich. Die nachfolgenden Querschnittszeichnungen sind dabei unbedingt zu beachten.

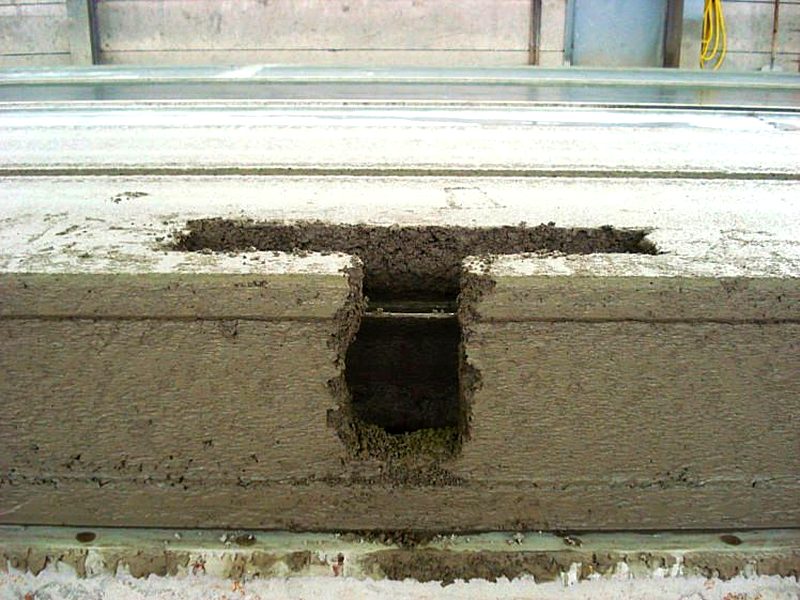

Hammerkopf / Vergusstasche
Ist eine aussteifende Ringankeranbindung erforderlich, können wir für Sie sogenannte „Hammerköpfe" in der frisch produzierten Deckenplatte vorsehen.
Auf Ihrer Baustelle erfolgt dann nach Vorgabe der Einbau entsprechender Bewehrung in Verbindung zum Ringanker mit anschließendem Verguss. So entsteht eine kraftschlüssige Verbindung zwischen Deckenplatte und Ringanker.

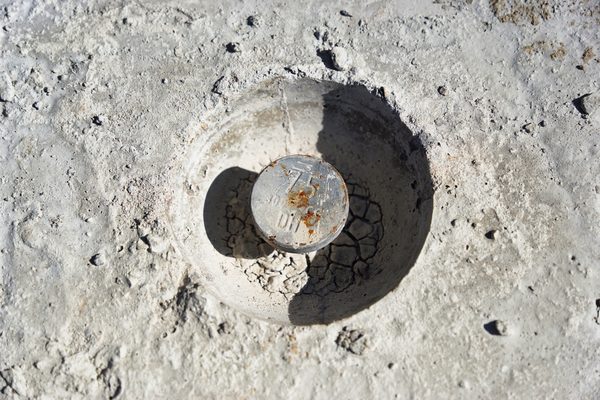

Abhebeanker
Zur Gewichtseinsparung während der Montage können wir Ihnen sogenannte „Abhebeanker" einbauen. Damit sparen Sie sich das komplette Gewicht des Verlegewerkzeuges, das bis zu 2,5 Tonnen betragen kann.

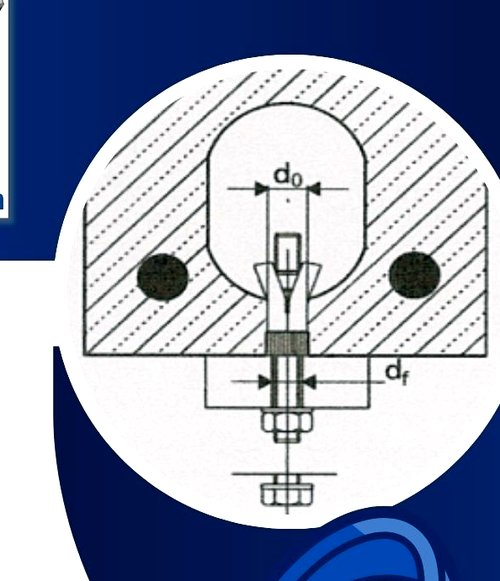

Hohldeckendübel
Für Befestigungen jeglicher Art unterhalb der Deckenplatten stellt Ihnen der Markt entsprechende Hohldeckendübel mit Zulassung zur Verfügung. Diese speziellen Dübel sind für die Hohlkammern der Spannbeton-Hohlplatten ausgelegt.
Ob Leitungen, Beleuchtung, Rohre oder andere Befestigungen – mit dem richtigen Hohldeckendübel können alle üblichen Installationen sicher an der Deckenunterseite befestigt werden.
Auflager, Bewehrung, Ringanker & Fugenverguss
Die MS-Spannbeton-Hohldecke wird mittels Baustellen- oder Autokran entsprechend dem Verlegeplan auf die Außenwand aufgelegt. Zwischen der Außenwand und der Deckenplatte muss laut allg. Bauartgenehmigung (aBG) ein MS-Elastomerauflager gelegt werden. Die Außenkante wird abgeschalt und der Zwischenraum zwischen Deckenplatte und Randschalung wird mit Beton vergossen.

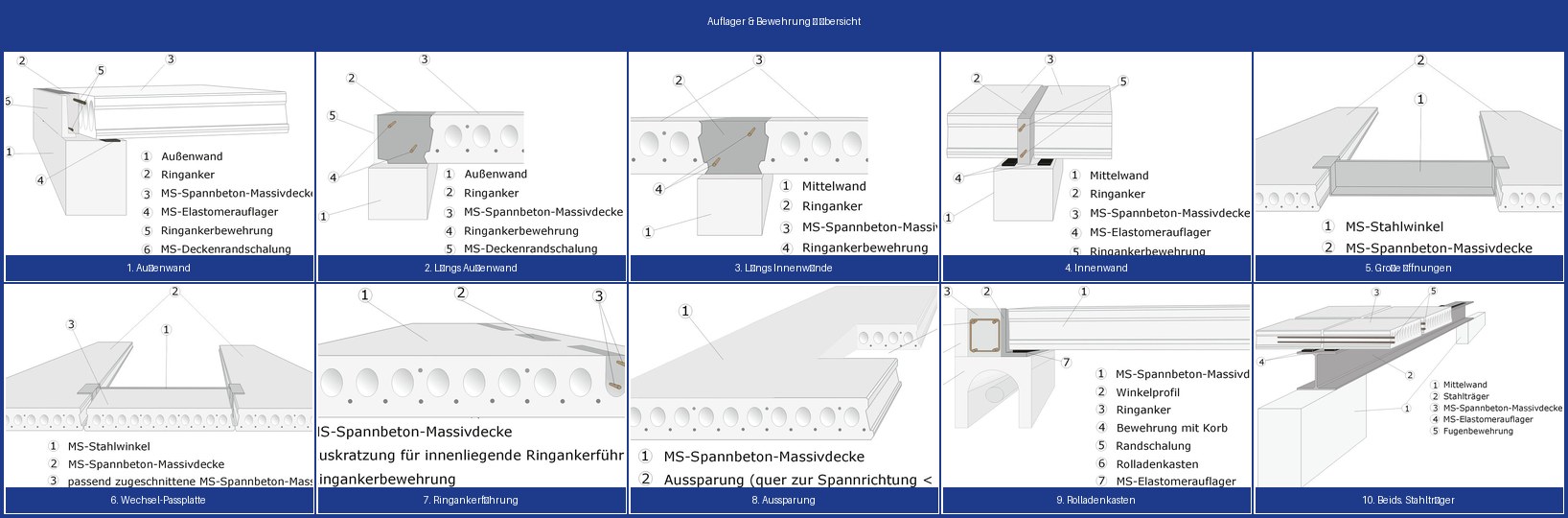

Auf unserer Detailseite finden Sie 12 Detailzeichnungen mit allen Auflagersituationen – von Standard-Außenwänden über Innenwände bis zu Stahlträgern und Sonderlösungen.
Alle Detailzeichnungen ansehen →Fugen im Neubau dauerhaft überbrücken

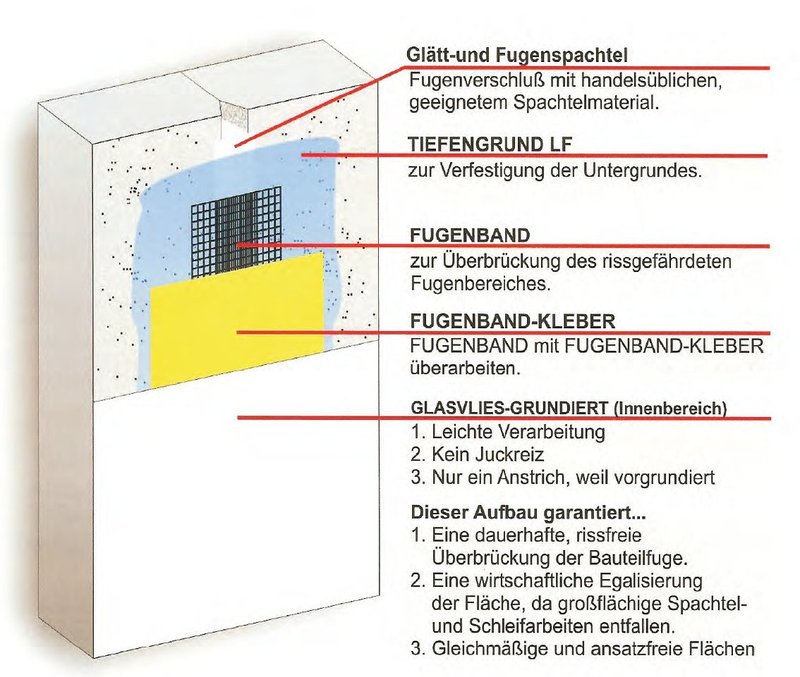

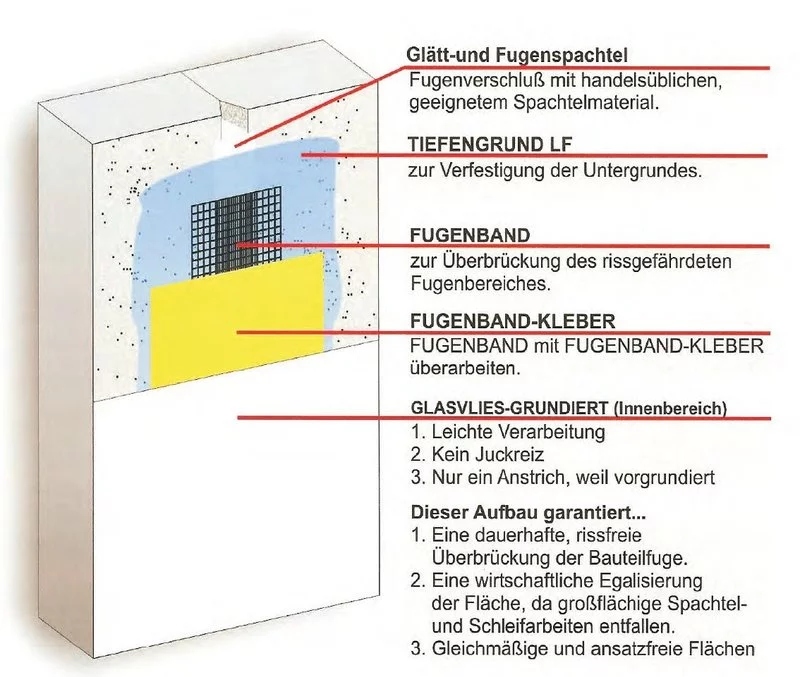

Wie Sie die einzelnen Fugen an der Unterseite der Deckenplatten dauerhaft und hochwertig überbrücken können, erfahren Sie in unserem Detailblatt. Dies gilt übrigens nicht nur für Spannbeton-Hohlplatten – sondern auch für alle anderen Betonfugen im Neubau.
Die richtige Verarbeitung der Fugen ist entscheidend für eine dauerhaft rissfreie und optisch ansprechende Deckenunterseite – ein wichtiger Schritt vor dem Verputzen oder Streichen.
