Auflager-Typen
Standard-Auflager auf Außen- und Innenwänden

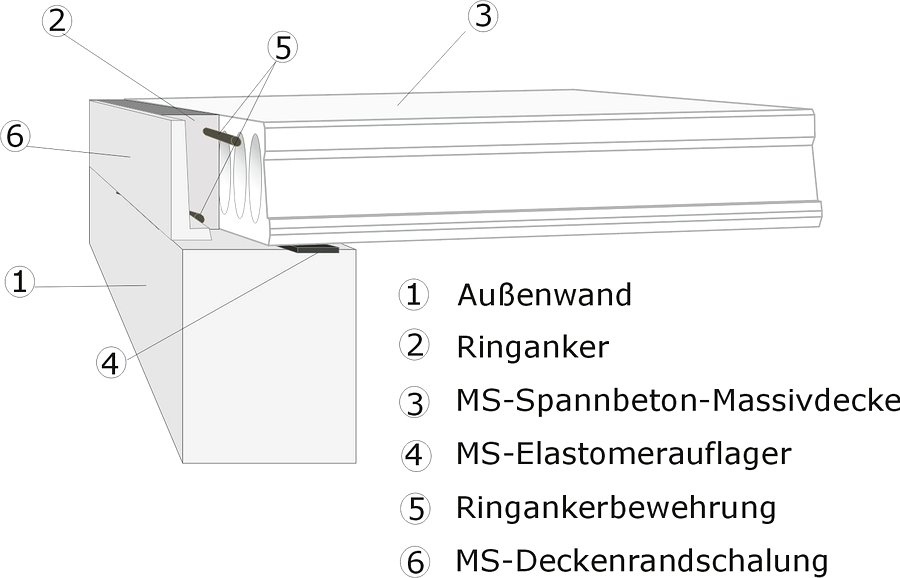

Auflager auf tragender Außenwand
Die MS-Spannbeton-Hohlplatte wird mittels Baustellen- oder Autokran entsprechend dem Verlegeplan auf die Außenwand aufgelegt. Zwischen der Außenwand und der Deckenplatte muss laut aBG ein MS-Elastomerauflager gelegt werden. Die Außenkante wird abgeschalt und der Zwischenraum zwischen Deckenplatte und Außenwand wird ausgeglichen.

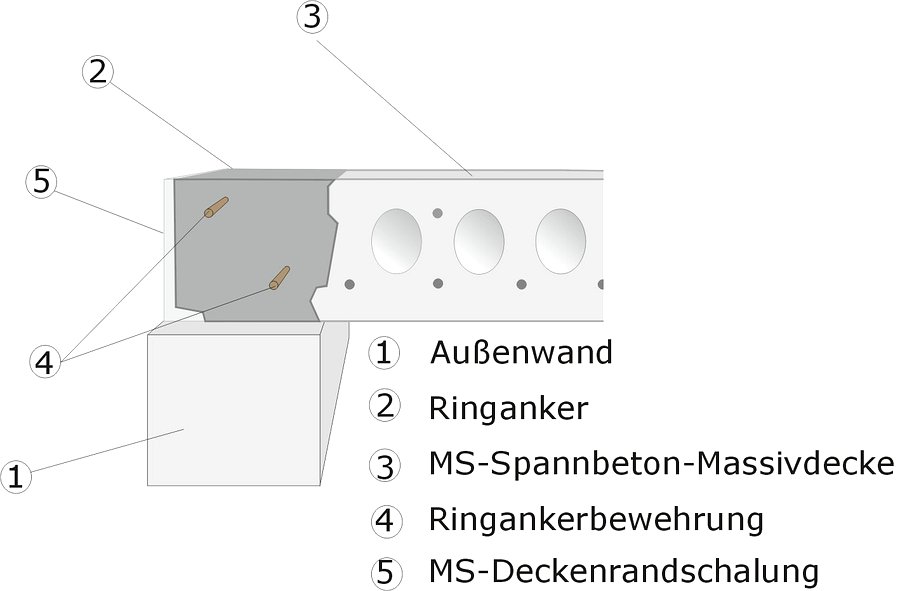

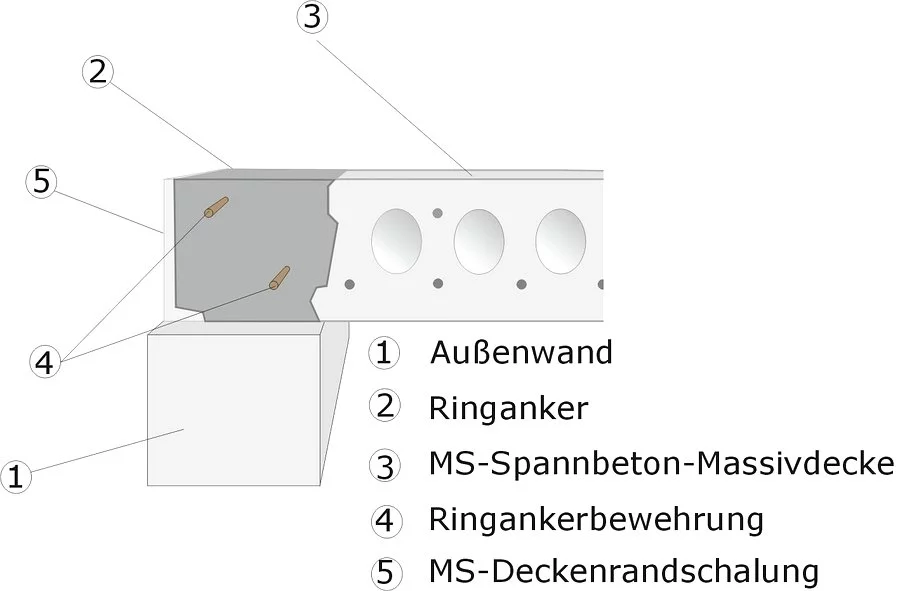

Auflager längs zur Außenwand
An den Längsseiten ist ebenso die Außenkante entsprechend abzuschalen. Der Zwischenraum zwischen den Deckenplatten und der Randabschalung ist mit entsprechender Bewehrung laut statischer Bemessung zu versehen und mit Beton zu vergießen.
Auflager längs zu tragenden Innenwänden
Tragende Innenwände, soweit sie eine Mindestbreite von 24 cm aufweisen, sind ebenso als Auflager für die Deckenplatten nutzbar. Wie auf den Außenwänden ist in diesem Fall das MS-Elastomerauflager zwischen den Deckenplatten und dem Auflager einzubauen.
Der Zwischenraum wird, nachdem die Bewehrung laut statischer Bemessung eingebaut wurde, mit Beton vergossen.

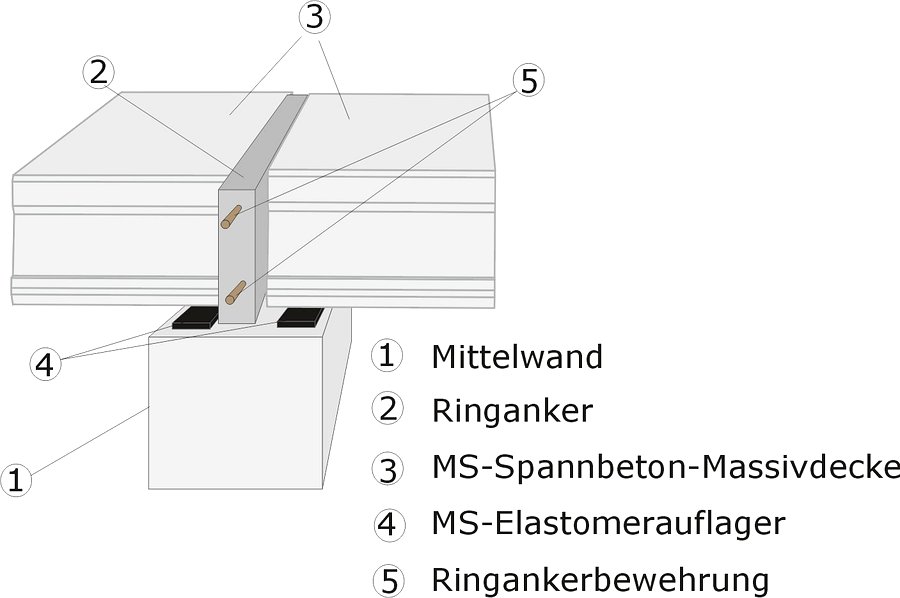

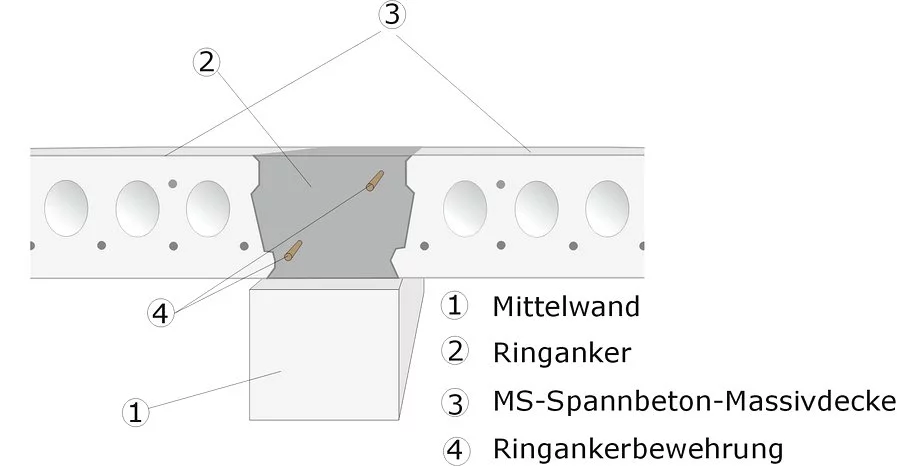

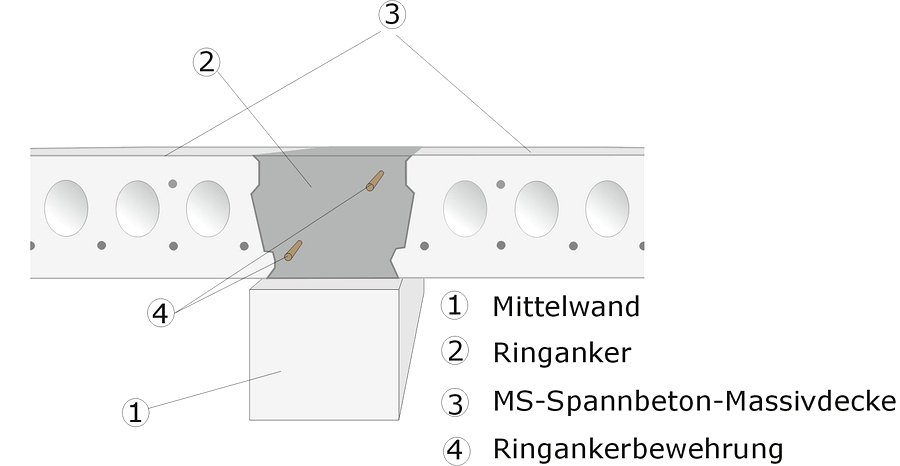

Auflager längs zur tragenden Innenwand
Bei der Verlegung der Deckenplatten längs zur tragenden Innenwand wird der Zwischenraum mit Beton vergossen. Auch hier ist die entsprechende Bewehrung laut statischer Bemessung vor dem Betonieren einzubauen.
Sonderlösungen
Öffnungen, Wechselprofile, Ringanker und Aussparungen

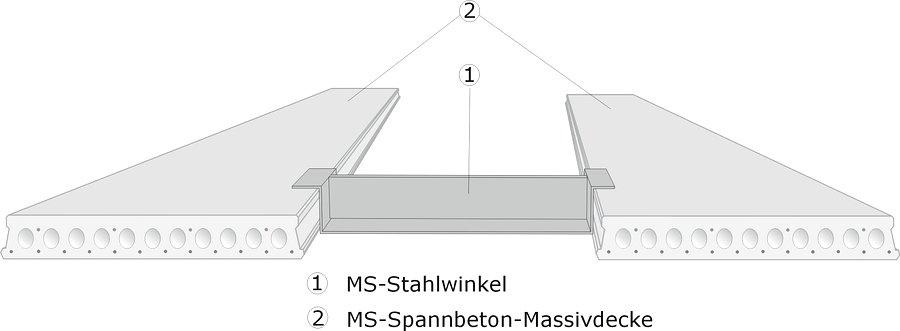

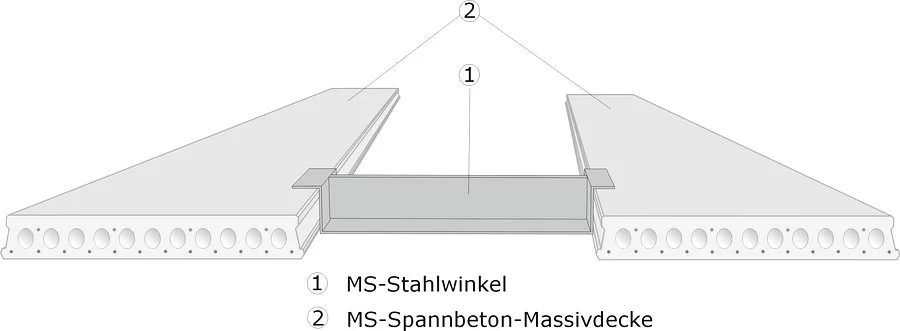

Große Öffnungen in der Deckenfläche
Bei MS-Spannbeton-Hohlplatten ist es kein Problem, große Öffnungen in der Deckenfläche zu schaffen, dank des Einbaus eines MS-Stahlwechsels. Dieser wird von uns statisch bemessen und passgenau im Werk hergestellt. Auf diese Weise können problemlos Öffnungen für Treppen oder große Schornsteine vorgesehen werden.
Der MS-Stahlwechsel wird mit entsprechender Rostschutzfarbe grundiert, um eine lange Haltbarkeit zu gewährleisten.

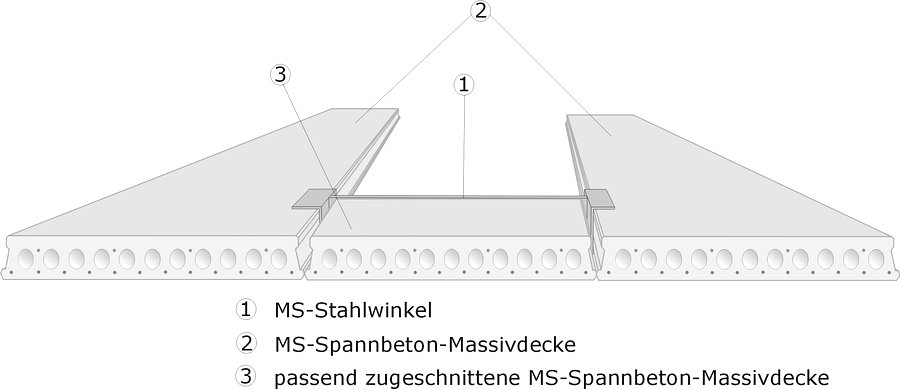

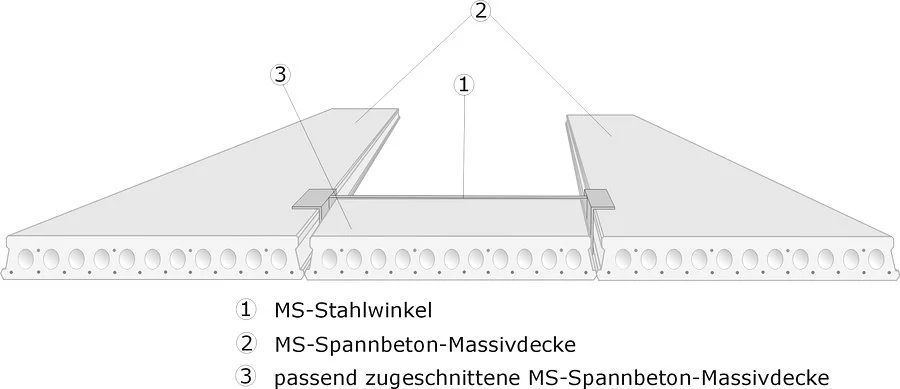

Wechsel-Passplatte
Die Passplatte im Wechselprofil liegt vor der großen Öffnung. Durch ihre genaue Platzierung sorgt sie für eine sichere und stabile Verbindung zwischen den einzelnen Bauteilen. So wird eine hohe Qualität und Langlebigkeit der Konstruktion gewährleistet.

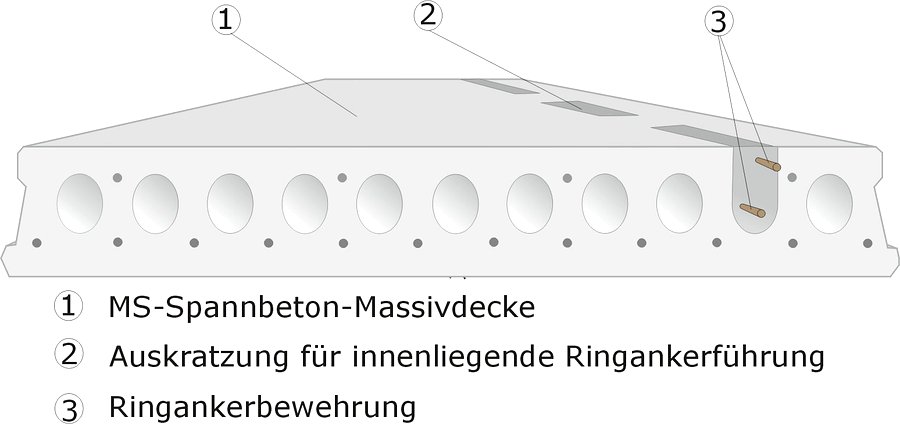

Ringankerführung durch die Hohlkammer
Sollte es nicht möglich sein, den erforderlichen umlaufenden Ringanker außen um die Deckenplatten zu führen, können wir für Sie eine Hohlkammer öffnen, durch die Sie die erforderliche Bewehrung laut statischer Bemessung führen und anschließend mit Beton verfüllen.

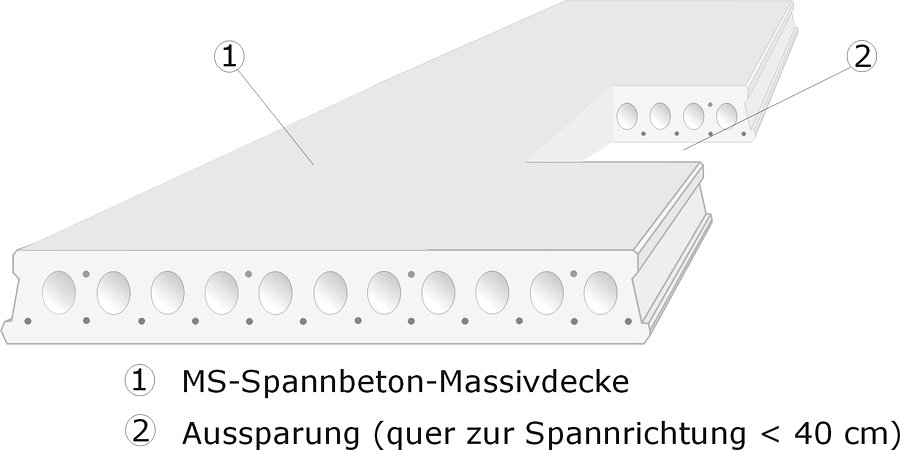

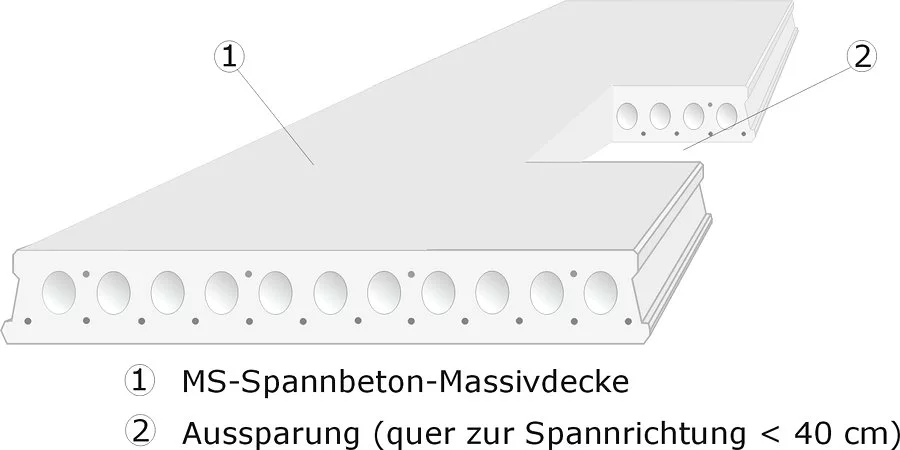

Aussparung innerhalb der Deckenplatte
Wir können werkseitig nach Ihren Vorgaben Aussparungen in den Deckenplatten einbauen. Hierbei darf die Aussparung quer zur Spannrichtung nicht größer als 40 cm sein.
Für größere Aussparungen wird eine Fuge zweier Platten genau mittig zur Aussparung vorgesehen, so dass sich die Aussparung durch zwei Öffnungen in zwei Platten zusammensetzt – wobei jede Öffnung nicht breiter als 40 cm ist.
Stahlträger & Sonderfälle
Rolladenkasten, beidseitiger und einseitiger Stahlträger

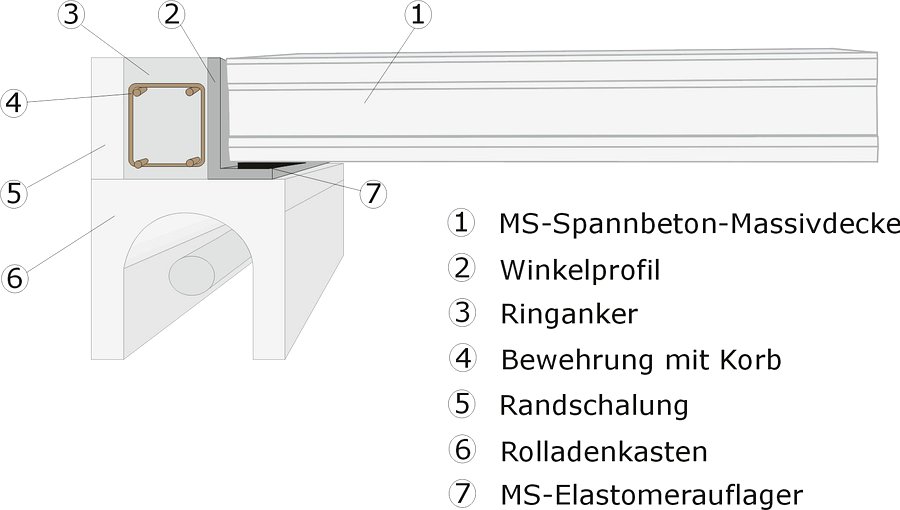

Auflager auf Rolladenkasten
Befinden sich Rolladenkästen direkt an der Unterkante der Geschossdecke, müssen unsere Deckenplatten auf einem Stahlwinkelprofil aufgelegt werden. Hinter dem Stahlwinkelprofil wird der bewehrte Ringanker gegossen.
Beim Einbau extra dafür erhältlicher „tragender Rolladenkästen", die für solche Einsätze bemessen wurden, kann die MS-Spannbeton-Massivdecke ohne dieses Stahlwinkelprofil eingebaut werden.

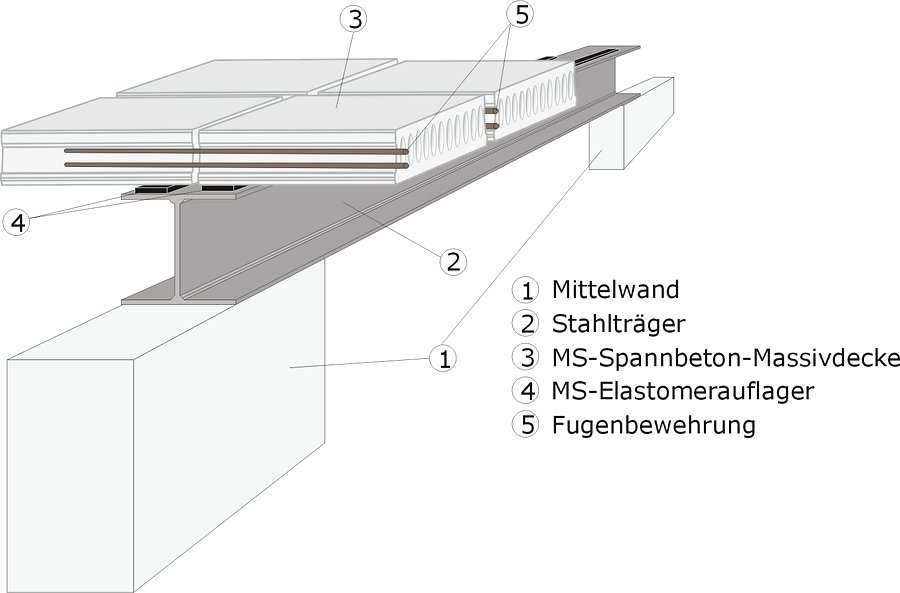

Beidseitiges Auflager auf einem Stahlträger
Werden Deckenplatten beidseitig auf einem Stahlträger aufgelegt, muss das MS-Elastomerauflager zwischen den Deckenplatten und dem Stahlträger doppelseitig gelegt werden. Zusätzlich sind alle Plattenfugen laut statischer Bemessung zu bewehren.

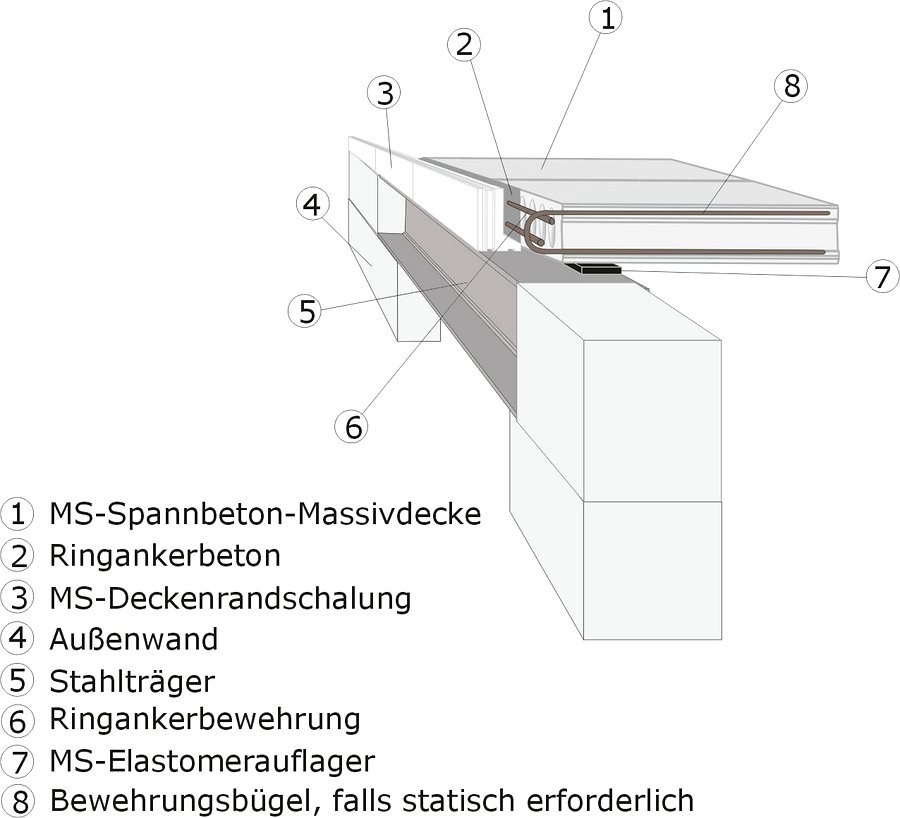

Einseitiges Auflager auf einem Stahlträger
Bei großen Öffnungen in Außenwänden ist je nach statischen Anforderungen der Einbau eines Stahlunterzuges erforderlich. Bei der Verlegung ist darauf zu achten, dass das Deckenauflager über die Achse des Stahlträgers hinaus geht, damit der Stahlträger sich nicht verdrehen kann.
Im Einzelfall kann es erforderlich sein, Fugenbewehrung einzubauen. Der Stahlträger sollte in jedem Fall von außen gedämmt werden.
Deckenverlegeplan
Planung und Ausführung auf der Baustelle

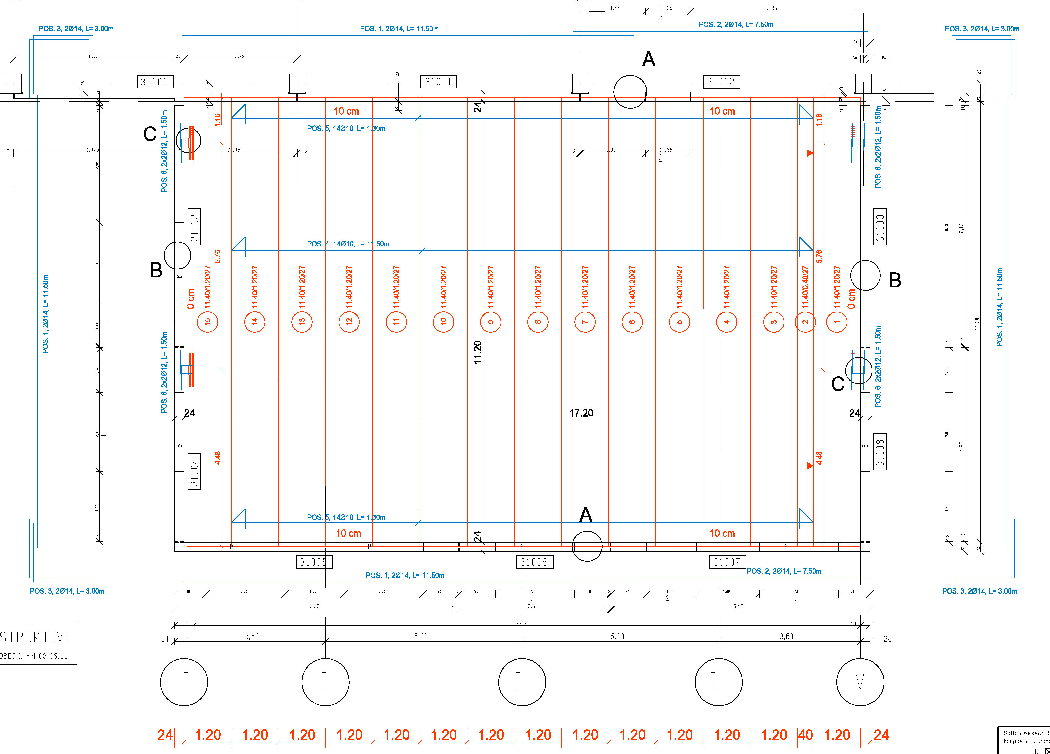

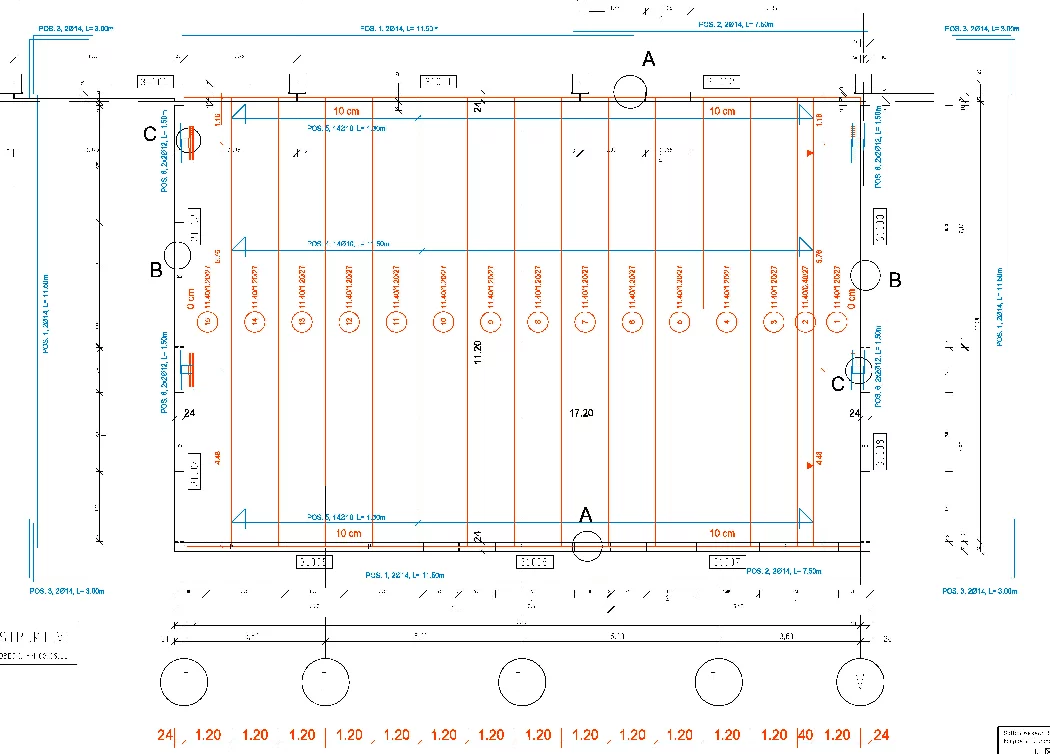

Beispiel eines erstellten Deckenverlegeplanes
Wir erstellen für Sie anhand Ihrer bautechnischen Unterlagen unter Berücksichtigung der Vorgaben aus Ihrer Gesamtstatik den entsprechenden Deckenverlegeplan der einzelnen Geschossdecken im Maßstab 1:50.
In diesem Verlegeplan wird jede einzelne Deckenplatte dargestellt und mit einer fortlaufenden Positionsnummer beschriftet. Diese Form des Verlegeplanes macht die Verlegung vor Ort fast zu einem Kinderspiel – die einzelnen Deckenplatten werden von einer Seite beginnend der Nummerierung nach verlegt.
